Канальный вентилятор Вентс ТТ ПРО 315 для круглых каналов

картинка Канальный вентилятор Вентс ТТ ПРО 315 для круглых каналов от компании САНВЕНТ
11 960 руб.
Количество
Напряжение: 230 В
Частота тока: 50 Гц
Потребляемая мощность min/max: 230/320 Вт
Производительность
min/max1570/2050 м3/ч
Ток
min/max: 1/1,42 А
Частота вращения
min/max: 1890/2430 мин-1
Уровень шума на расст. 3 м
min/max: 49/58 дБ(А)
Диапазон температур перемещаемого воздуха: 60 °С
Вес: 11,95 кг
Защита: IPX4 класс
Размер патрубка: 315 мм
Страна производитель: Украина
Описание:
Вентилятор Вентс ТТ ПРО 315 изготавливается в полипропиленовом корпусе пониженной горючести. Вентилятор используется для перемещения воздуха в вытяжной или приточной вентиляции. Максимальная производительностью 2050 м3/ч и максимальной температурой до 60°С. Подсоединяется к круглым воздуховодами сечением 315 мм. Вентилятор можно монтировать в закрытом помещении с температурой внутри помещения выше +1°С.

Конструкция:
Корпуса вентиляторов изготавливаются из высококачественного полипропилена пониженной горючести. Конструкция вентилятора позволяет легко осуществлять монтаж и сервис. Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов.



Особенности конструкции серии ТТ ПРО:
Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор. Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.



Вентилятор смешанного типа является гибридом между центробежным и осевым типом вентилятора, благодаря чему способен обеспечить высокие показатели по производительности и давлению.

Электродвигатель:
Используется двухскоростной однофазный двигатель на подшипниках качения. Двигатель оборудован термопредохранителями. Класс защиты двигателя – IPX4.

Монтаж:
Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж горизонтально или вертикально. При горизонтальной установке необходимо со стороны всасывания установить прямой участок воздуховода длиной не менее 0,5 метра.

В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Габаритные размеры:



Размеры    ∅D       B    H      L
  мм  310  362   408   445

Пример монтажа:


Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

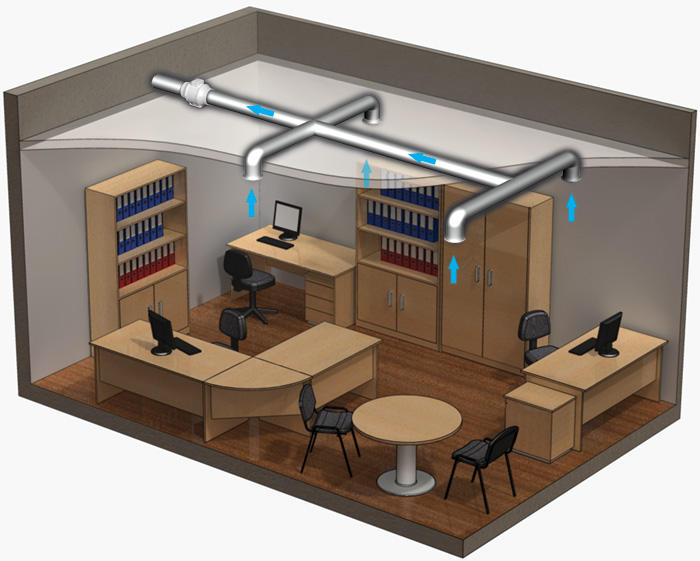

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения


Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения
