Канальный вентилятор Вентс ТТ ПРО 100 для круглых каналов
7 040 руб.
Количество
Напряжение: 230 В
Частота тока: 50 Гц
Потребляемая мощность min/max: 23/25 Вт
Производительность min/max: 180/245 м3/ч
Ток min/max: 0.1/0,11 А
Частота вращения min/max: 2050/2620 мин-1
Уровень шума на расст. 3 м min/max: 27/32 дБ(А)
Диапазон температур перемещаемого воздуха: 60 °С
Вес: 1,75 кг
Защита: IPX4 класс
Размер патрубка: 100 мм
Страна производитель: Украина
Частота тока: 50 Гц
Потребляемая мощность min/max: 23/25 Вт
Производительность min/max: 180/245 м3/ч
Ток min/max: 0.1/0,11 А
Частота вращения min/max: 2050/2620 мин-1
Уровень шума на расст. 3 м min/max: 27/32 дБ(А)
Диапазон температур перемещаемого воздуха: 60 °С
Вес: 1,75 кг
Защита: IPX4 класс
Размер патрубка: 100 мм
Страна производитель: Украина
Описание:
Вентилятор Вентс ТТ ПРО 100 изготавливается в полипропиленовом корпусе пониженной горючести. Вентилятор используется для перемещения воздуха в вытяжной или приточной вентиляции. Максимальная производительностью 245 м3/ч и максимальной температурой до 60°С. Подсоединяется к круглым воздуховодами сечением 100 мм. Вентилятор можно монтировать в закрытом помещении с температурой внутри помещения выше +1°С.
Конструкция:
Корпуса вентиляторов изготавливаются из высококачественного полипропилена пониженной горючести. Конструкция вентилятора позволяет легко осуществлять монтаж и сервис. Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов.

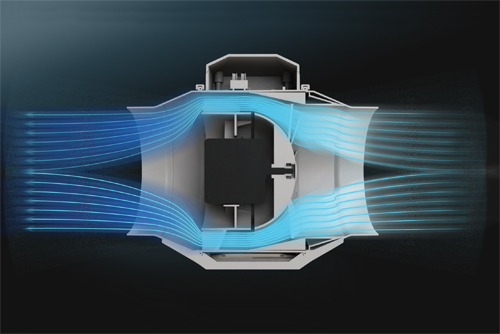

Особенности конструкции серии ТТ ПРО:
Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор. Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.
Вентилятор смешанного типа является гибридом между центробежным и осевым типом вентилятора, благодаря чему способен обеспечить высокие показатели по производительности и давлению.
Электродвигатель:
Используется двухскоростной однофазный двигатель на подшипниках качения. Двигатель оборудован термопредохранителями. Класс защиты двигателя – IPX4.
Монтаж:
Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж горизонтально или вертикально. При горизонтальной установке необходимо со стороны всасывания установить прямой участок воздуховода длиной не менее 0,5 метра.
В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).
Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.
Габаритные размеры:
Пример монтажа:
Вентилятор Вентс ТТ ПРО 100 изготавливается в полипропиленовом корпусе пониженной горючести. Вентилятор используется для перемещения воздуха в вытяжной или приточной вентиляции. Максимальная производительностью 245 м3/ч и максимальной температурой до 60°С. Подсоединяется к круглым воздуховодами сечением 100 мм. Вентилятор можно монтировать в закрытом помещении с температурой внутри помещения выше +1°С.
Конструкция:
Корпуса вентиляторов изготавливаются из высококачественного полипропилена пониженной горючести. Конструкция вентилятора позволяет легко осуществлять монтаж и сервис. Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов.
Особенности конструкции серии ТТ ПРО:
Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор. Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.
Вентилятор смешанного типа является гибридом между центробежным и осевым типом вентилятора, благодаря чему способен обеспечить высокие показатели по производительности и давлению.
Электродвигатель:
Используется двухскоростной однофазный двигатель на подшипниках качения. Двигатель оборудован термопредохранителями. Класс защиты двигателя – IPX4.
Монтаж:
Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж горизонтально или вертикально. При горизонтальной установке необходимо со стороны всасывания установить прямой участок воздуховода длиной не менее 0,5 метра.
В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).
Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.
Габаритные размеры:
| Размеры | ∅D | B | H | L |
| мм | 97 | 195.8 | 226 | 302.5 |
Пример монтажа:
