Вентилятор Вентс 100 Х используется для вытяжной вентиляции санузла, ванной комнаты или кухни бытового или коммерческого назначения. Вентилятор устанавливается непосредственно в существующую вентиляционную шахту, допускается установка вентилятора в подвесной потолок. При установке вентилятора в потолок используется гибкий воздуховод или пластиковый круглый канал для соединения вентилятора с вентиляционной шахтой. Длина канала не должна быть больше 1 метра, так как данный тип вентилятора является осевым и не предназначен для удаления воздуха через большую по длине сеть воздуховодов.

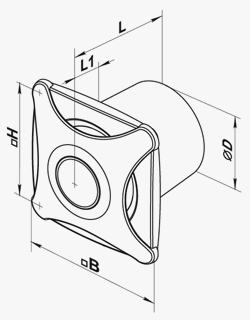

Габаритные размеры
Размеры
|
∅D
|
B
|
H
|
L
|
L1
|
мм
|
100
|
183
|
120
|
151
|
58
|
Схема подключения
Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении.
Конструкция
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка вентилятора Вентс 100 Х выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Декоративные сменные цветные вставки в комплекте – голубая, салатовая, жёлтая и розовая.
- Степень защиты IP 34.
Двигатель
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Управление
Ручное:
- Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
- Регулировка скорости может осуществляться с помощью тиристорного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Автоматическое:
- При помощи электронного блока управления. Блок управления поставляется отдельно.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. - - Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
- Может использоваться для потолочного монтажа.

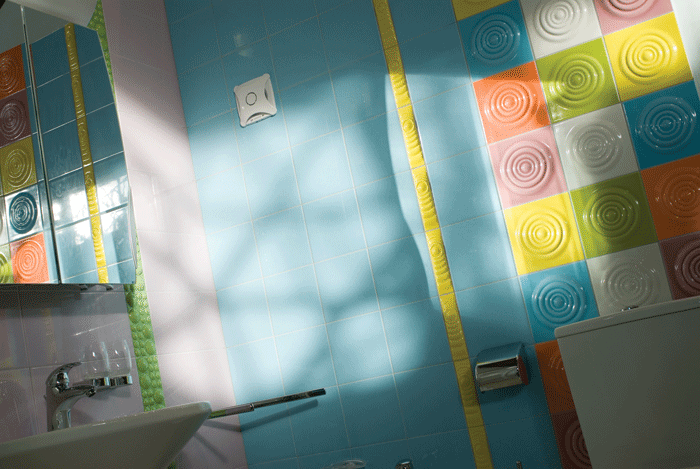

Пример монтажа
